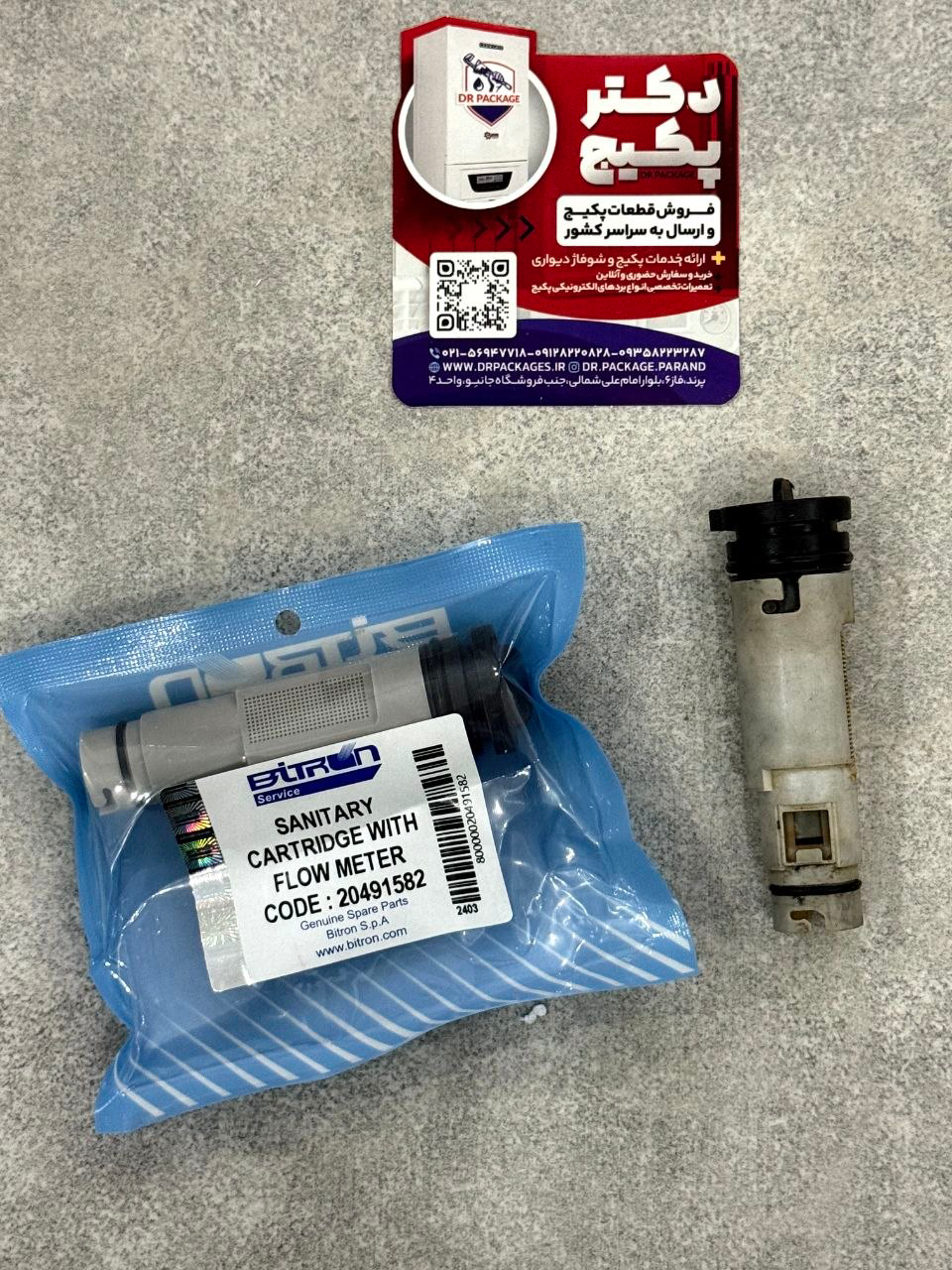

فلومتر اریستون مدل بیترون

M H, [۱۴۰۵/۰۷/۲۹ ۰۲:۱۸ ب.ظ]
فلومتر پکیج آریستون (ARISTON)؛ معرفی، مشخصات و نحوه عملکرد
فلومتر آریستون (Flow Meter) یکی از قطعات مهم در مدار آب گرم مصرفی پکیج است که وظیفه دارد جریان آب عبوری را تشخیص دهد و اطلاعات مربوط به آن را به برد الکترونیکی منتقل کند. در بسیاری از مدل‌ها، فلومتر علاوه بر تشخیص باز شدن شیر آب گرم، امکان اندازه‌گیری میزان جریان آب را نیز فراهم می‌کند.
۱. مشخصات فنی فلومتر آریستون
مشخصاتتوضیحاتنام قطعهفلومتر آب مصرفی (Flow Meter)برندآریستون (Ariston)کاربردتشخیص و اندازه‌گیری جریان آب مصرفیمحل نصبمسیر هیدرولیکی آب مصرفی پکیجمکانیزم عملکردتوربین یا پروانه داخلی در بسیاری از مدل‌هانوع حسگربسته به مدل، حسگر هال (Hall Effect) یا رید (Reed)خروجی الکتریکیمتناسب با نوع حسگر و طراحی دستگاهارتباط با دستگاهارسال اطلاعات جریان به برد الکترونیکیکاربرد کنترلیکمک به تشخیص درخواست آب گرم و کنترل توان گرمایشینوع قطعهبسته به مدل، مجموعه فلومتر یا سنسور فلومتر
نکته: مشخصات الکتریکی، تعداد پایه‌های اتصال، ابعاد، دبی کاری و کد فنی فلومتر در همه مدل‌های آریستون یکسان نیست. برای تعیین این مشخصات باید مدل دقیق پکیج یا شماره فنی قطعه مشخص باشد.
۲. اجزای تشکیل‌دهنده فلومتر آریستون
فلومترهای توربینی متداول معمولاً از بخش‌های زیر تشکیل می‌شوند:
۱. بدنه فلومتر
بدنه مسیر عبور آب را تشکیل می‌دهد و اجزای داخلی را در جای خود نگه می‌دارد. جنس و شکل بدنه به مدل قطعه بستگی دارد.
۲. توربین یا پروانه داخلی
با عبور آب، توربین شروع به چرخش می‌کند. سرعت چرخش آن با میزان جریان آب ارتباط دارد.
۳. آهنربای داخلی
در بسیاری از طراحی‌ها، آهنربایی روی بخش چرخان قرار دارد که حرکت آن توسط حسگر تشخیص داده می‌شود.
۴. سنسور الکترونیکی
سنسور، حرکت توربین یا آهنربا را تشخیص می‌دهد و آن را به سیگنال الکتریکی تبدیل می‌کند.
۵. سوکت و اتصالات الکتریکی
سیگنال سنسور از طریق اتصالات به مدار کنترل پکیج منتقل می‌شود.
ساختار دقیق این اجزا ممکن است بین مدل‌های مختلف آریستون متفاوت باشد.
۳. فلومتر آریستون چگونه کار می‌کند؟
عملکرد فلومتر را می‌توان در پنج مرحله توضیح داد:
۱. باز شدن شیر آب گرم: با باز شدن شیر، آب در مسیر مصرفی پکیج جریان پیدا می‌کند.
۲. چرخش توربین: جریان آب باعث چرخش پروانه داخلی فلومتر می‌شود.
۳. تشخیص حرکت: سنسور، حرکت توربین یا آهنربای متصل به آن را شناسایی می‌کند.
۴. تولید سیگنال: سنسور متناسب با طراحی خود، پالس الکتریکی یا تغییر وضعیت الکتریکی ایجاد می‌کند.
۵. ارسال اطلاعات به برد: برد الکترونیکی سیگنال را دریافت می‌کند و با توجه به آن و سایر ورودی‌های دستگاه، عملکرد گرمایش آب را کنترل می‌کند.
در فلومترهای پالسی، معمولاً با افزایش جریان آب، فرکانس پالس نیز افزایش پیدا می‌کند. برد می‌تواند از این اطلاعات برای مدیریت عملکرد آب گرم مصرفی استفاده کند.
۴. وظیفه فلومتر در پکیج آریستون چیست؟
فلومتر سه نقش مهم دارد:
تشخیص درخواست آب گرم: برد متوجه می‌شود که آب گرم مصرفی موردنیاز است.
اندازه‌گیری جریان آب: در مدل‌های مناسب، میزان جریان عبوری از طریق سیگنال فلومتر قابل محاسبه است.
کمک به کنترل گرمایش: برد می‌تواند اطلاعات جریان را در تنظیم توان گرمایشی موردنیاز به کار ببرد.
برای مثال، اگر مقدار آب عبوری تغییر کند، اطلاعات فلومتر به برد کمک می‌کند شرایط مصرف را تشخیص دهد. البته نحوه تنظیم شعله و میزان استفاده از اطلاعات فلومتر به طراحی و برنامه کنترلی مدل پکیج بستگی دارد.
۵. علائم خرابی فلومتر آریستون
خرابی فلومتر یا سنسور آن می‌تواند باعث بروز مشکلات زیر شود:
علامتعلت احتمالیپکیج با باز شدن شیر آب گرم روشن نمی‌شوداختلال در فلومتر، سنسور یا مسیر جریان آبروشن شدن پکیج با تأخیراختلال در تشخیص جریان یا مشکلات دیگر مدار آب مصرفینوسان دمای آب گرمخرابی فلومتر یا ایراد در سایر بخش‌های کنترل دماتشخیص نادرست جریان آبخرابی سنسور یا اختلال در چرخش توربیننمایش کد خطابسته به مدل، احتمال وجود ایراد در سنسور جریان یا بخش دیگری از دستگاه
این علائم به‌تنهایی خرابی فلومتر را قطعی نمی‌کنند؛ برای تشخیص صحیح باید وضعیت مسیر آب، سنسور، اتصالات و سایر اجزای مرتبط بررسی شود.
۶. تفاوت فلومتر آریستون با فلوسوئیچ
این دو قطعه عملکرد مشابهی در تشخیص جریان آب دارند، اما تفاوت مهمی میان آن‌ها وجود دارد.
ویژگیفلومترفلوسوئیچوظیفه اصلیتشخیص جریان و در بسیاری از مدل‌ها اندازه‌گیری آنتشخیص وجود جریان در حد مشخصمکانیزم رایجتوربین و حسگرمکانیزم مکانیکی یا مغناطیسی، بسته به مدلخروجیدر انواع پالسی، سیگنال متناسب با جریانمعمولاً تغییر وضعیت روشن و خاموشاطلاعات قابل استفاده برای بردممکن است شامل میزان جریان باشدمعمولاً نشان‌دهنده رسیدن جریان به حد عملکرد است

M H, [۱۴۰۵/۰۷/۲۹ ۰۲:۱۸ ب.ظ]
البته نام‌گذاری قطعات در بعضی محصولات متفاوت است؛ بنابراین برای تشخیص نوع دقیق قطعه باید به ساختار و مشخصات فنی آن مراجعه کرد.
۷. تفاوت فلومتر کامل با سنسور فلومتر آریستون
این تفاوت هنگام خرید قطعه یدکی اهمیت زیادی دارد.
فلومتر کامل: مجموعه‌ای است که بخش عبور آب و مکانیزم اندازه‌گیری جریان را در بر می‌گیرد.
سنسور فلومتر: بخش الکترونیکی تشخیص حرکت است که اطلاعات را به برد منتقل می‌کند.
در بعضی مدل‌ها، سنسور به‌صورت جداگانه قابل تهیه است؛ اما در مدل‌های دیگر، ممکن است تعویض مجموعه کامل لازم باشد. پیش از خرید باید شماره فنی قطعه و سازگاری آن با مدل پکیج بررسی شود.
جمع‌بندی
فلومتر آریستون قطعه‌ای برای تشخیص جریان آب مصرفی است که در بسیاری از مدل‌ها با استفاده از توربین داخلی و حسگر الکترونیکی کار می‌کند. اطلاعات آن به برد پکیج کمک می‌کند درخواست آب گرم را تشخیص دهد و عملکرد گرمایش را متناسب با شرایط مصرف کنترل کند.
برای اینکه مشخصات فنی دقیق‌تر فلومتر آریستون را ارائه بدهم، یک نکته مهم است:
منظورت فلومتر کدام نوع است؟
۱. فلومتر کامل آریستون با بدنه و توربین
۲. سنسور فلومتر آریستون که به‌صورت جداگانه نصب می‌شود
