فلوسوئیچ پکیج دیواری؛ معرفی، مشخصات و نحوه عملکرد

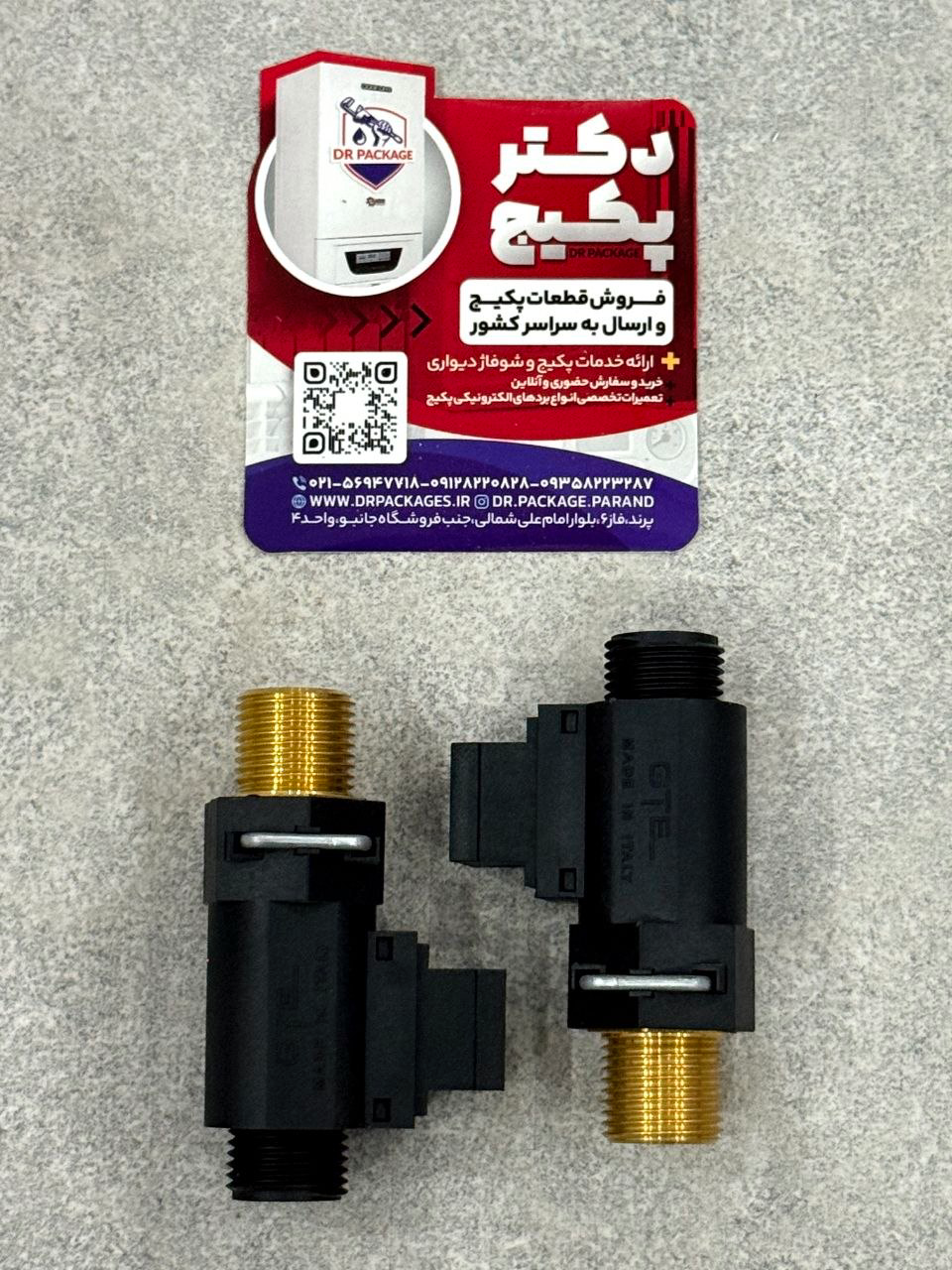

فلوسوئیچ (Flow Switch) یکی از قطعات مهم در مدار آب گرم مصرفی پکیج دیواری است که وظیفه اصلی آن تشخیص جریان آب و اعلام درخواست آب گرم به سیستم کنترل پکیج است.
به زبان ساده، وقتی شیر آب گرم را باز می‌کنیم، فلوسوئیچ عبور آب را تشخیص می‌دهد و در صورت رسیدن جریان به حد عملکرد قطعه، سیگنالی برای برد الکترونیکی ارسال می‌کند تا فرایند تأمین آب گرم آغاز شود.
۱. مشخصات فنی فلوسوئیچ پکیج
مشخصاتتوضیحاتنام قطعهفلوسوئیچنام انگلیسیFlow Switchکاربرد اصلیتشخیص وجود جریان آبمحل نصبمعمولاً در مسیر آب مصرفی پکیجمکانیزم عملکردمکانیکی، مغناطیسی یا الکترومغناطیسی، بسته به مدلاجزای اصلیبدنه، مکانیزم تشخیص جریان و بخش الکتریکیخروجی الکتریکیمعمولاً تغییر وضعیت کلید یا کنتاکتارتباط با بردارسال فرمان تشخیص جریان آبکاربرد در پکیجکمک به تشخیص باز شدن شیر آب گرمنوع تعمیربسته به طراحی، سرویس یا تعویض
نکته: مشخصات دقیق فلوسوئیچ، مانند فشار عملکرد، حداقل دبی فعال‌سازی و نوع اتصال الکتریکی، به مدل و سازنده آن بستگی دارد.
۲. فلوسوئیچ از چه اجزایی تشکیل شده است؟
ساختار فلوسوئیچ با توجه به نوع طراحی متفاوت است؛ اما در بسیاری از مدل‌های مورد استفاده در پکیج، بخش‌های زیر وجود دارند.
۱. بدنه
بدنه مسیر عبور آب را تشکیل می‌دهد و سایر اجزا درون آن یا روی آن قرار می‌گیرند. جنس بدنه ممکن است پلاستیکی یا فلزی باشد.
۲. قطعه متحرک
این قسمت تحت تأثیر جریان آب حرکت می‌کند. شکل آن در مدل‌های مختلف می‌تواند متفاوت باشد.
۳. آهنربا
در فلوسوئیچ‌های مغناطیسی، آهنربا به قطعه متحرک متصل است یا همراه آن جابه‌جا می‌شود.
۴. سنسور مغناطیسی یا ریدسوئیچ
این بخش تغییر وضعیت میدان مغناطیسی را تشخیص می‌دهد و وضعیت الکتریکی خروجی را تغییر می‌دهد.
۵. سوکت و اتصالات الکتریکی
این قسمت ارتباط فلوسوئیچ با مدار کنترل پکیج را برقرار می‌کند.
توجه داشته باش که همه فلوسوئیچ‌ها آهنربا و ریدسوئیچ ندارند؛ برخی از آن‌ها از سازوکارهای مکانیکی یا الکتریکی دیگری استفاده می‌کنند.
۳. فلوسوئیچ چگونه کار می‌کند؟
عملکرد یک فلوسوئیچ مغناطیسی رایج در پکیج به این صورت است:
۱. کاربر شیر آب گرم را باز می‌کند.
۲. آب در مسیر مصرفی پکیج جریان پیدا می‌کند.
۳. جریان آب باعث حرکت قطعه متحرک داخل فلوسوئیچ می‌شود.
۴. آهنربای متصل به این قسمت، در نزدیکی سنسور قرار می‌گیرد.
۵. سنسور وضعیت الکتریکی خود را تغییر می‌دهد.
۶. برد الکترونیکی پکیج، درخواست آب گرم را تشخیص می‌دهد و در صورت برقرار بودن شرایط ایمنی، فرایند گرم کردن آب را آغاز می‌کند.
با بستن شیر آب گرم، جریان متوقف می‌شود و فلوسوئیچ به وضعیت اولیه بازمی‌گردد.
نکته فنی: فلوسوئیچ معمولاً فقط وجود جریان یا رسیدن آن به حد مشخص را اعلام می‌کند؛ اندازه‌گیری دقیق دبی آب وظیفه معمول فلومتر است.
۴. انواع فلوسوئیچ پکیج
فلوسوئیچ‌ها بر اساس نوع مکانیزم عملکرد به چند گروه تقسیم می‌شوند.
نوع فلوسوئیچنحوه عملکردمغناطیسیحرکت قطعه داخلی و تغییر میدان مغناطیسی را تشخیص می‌دهد.ریدسوئیچیبا نزدیک شدن آهنربا، کنتاکت داخلی تغییر وضعیت می‌دهد.مکانیکیحرکت قطعه داخلی باعث تغییر وضعیت کلید می‌شود.الکترونیکیبا استفاده از حسگر مناسب، جریان آب را تشخیص می‌دهد.
در پکیج‌های دیواری، نوع مغناطیسی و ریدسوئیچی از سازوکارهای شناخته‌شده تشخیص جریان هستند؛ اما نوع دقیق قطعه به طراحی دستگاه بستگی دارد.
۵. علائم خرابی فلوسوئیچ
خرابی فلوسوئیچ می‌تواند باعث اختلال در عملکرد آب گرم مصرفی شود.
روشن نشدن پکیج با باز کردن شیر آب گرم
اگر فلوسوئیچ جریان آب را تشخیص ندهد، ممکن است برد درخواست آب گرم را دریافت نکند.
روشن شدن نامنظم پکیج
اگر قطعه متحرک گیر کند یا کنتاکت الکتریکی عملکرد مناسبی نداشته باشد، تشخیص جریان ممکن است نامنظم شود.
قطع و وصل شدن آب گرم
این مشکل می‌تواند به اختلال در تشخیص جریان مربوط باشد؛ البته خرابی سنسور دما، رسوب مبدل یا مشکلات دیگر نیز از علت‌های احتمالی هستند.
نشتی آب
اگر بدنه یا آب‌بندهای مجموعه آسیب دیده باشند، ممکن است نشتی ایجاد شود.
مهم: این نشانه‌ها به‌تنهایی خرابی فلوسوئیچ را ثابت نمی‌کنند. پیش از تعویض قطعه باید علت اصلی مشکل مشخص شود.
۶. تفاوت فلوسوئیچ با فلومتر و فلورگلاتور
این سه قطعه از نظر وظیفه و سازوکار با یکدیگر تفاوت دارند.
ویژگیفلوسوئیچفلومترفلورگلاتوروظیفه اصلیتشخیص وجود جریانتشخیص و اندازه‌گیری جریانتنظیم یا محدود کردن دبی، بسته به طراحیخروجی معمولتغییر وضعیت کلیدسیگنال متناسب با جریان در مدل‌های اندازه‌گیری‌کنندهبسته به طراحی، ممکن است خروجی الکتریکی نداشته باشداندازه‌گیری دبیمعمولاً خیردر مدل‌های مناسب بلهوظیفه اصلی آن نیستقطعات متحرکبسته به مدلدر انواع توربینی معمولاً توربین دارددر بعضی مدل‌ها قطعه متحرک و فنر داردارتباط با بردمعمولاً مستقیم یا از طریق مدار واسطمعمولاً از طریق سنسوروابسته به ساختار و کاربرد
یک مثال ساده
فرض کن شیر آب گرم را باز می‌کنی:
فلوسوئیچ: اعلام می‌کند که جریان آب برقرار شده است.
فلومتر: در مدل مناسب، علاوه بر تشخیص جریان، اطلاعاتی درباره میزان آب عبوری ارائه می‌دهد.
فلورگلاتور: در طراحی‌هایی که برای این کار ساخته شده‌اند، جریان آب را محدود یا تنظیم می‌کند.
۷. چرا فلوسوئیچ اهمیت دارد؟
فلوسوئیچ به پکیج کمک می‌کند تا فقط هنگام تشخیص درخواست آب گرم، وارد فرایند تأمین آب گرم مصرفی شود.
در صورت عملکرد صحیح، این قطعه می‌تواند به موارد زیر کمک کند:
تشخیص به‌موقع درخواست آب گرم
جلوگیری از عملکرد غیرضروری مدار آب گرم مصرفی
هماهنگی میان مدار هیدرولیکی و سیستم کنترل الکترونیکی
البته عملکرد صحیح پکیج به همکاری تمام اجزای دستگاه، از جمله برد، حسگرهای دما، شیر گاز و سیستم‌های ایمنی وابسته است.
جمع‌بندی
فلوسوئیچ قطعه‌ای برای تشخیص جریان آب در پکیج دیواری است. در مدل‌های مغناطیسی، حرکت قطعه داخلی باعث تغییر وضعیت سنسور می‌شود و برد با دریافت این سیگنال، درخواست آب گرم را تشخیص می‌دهد.
