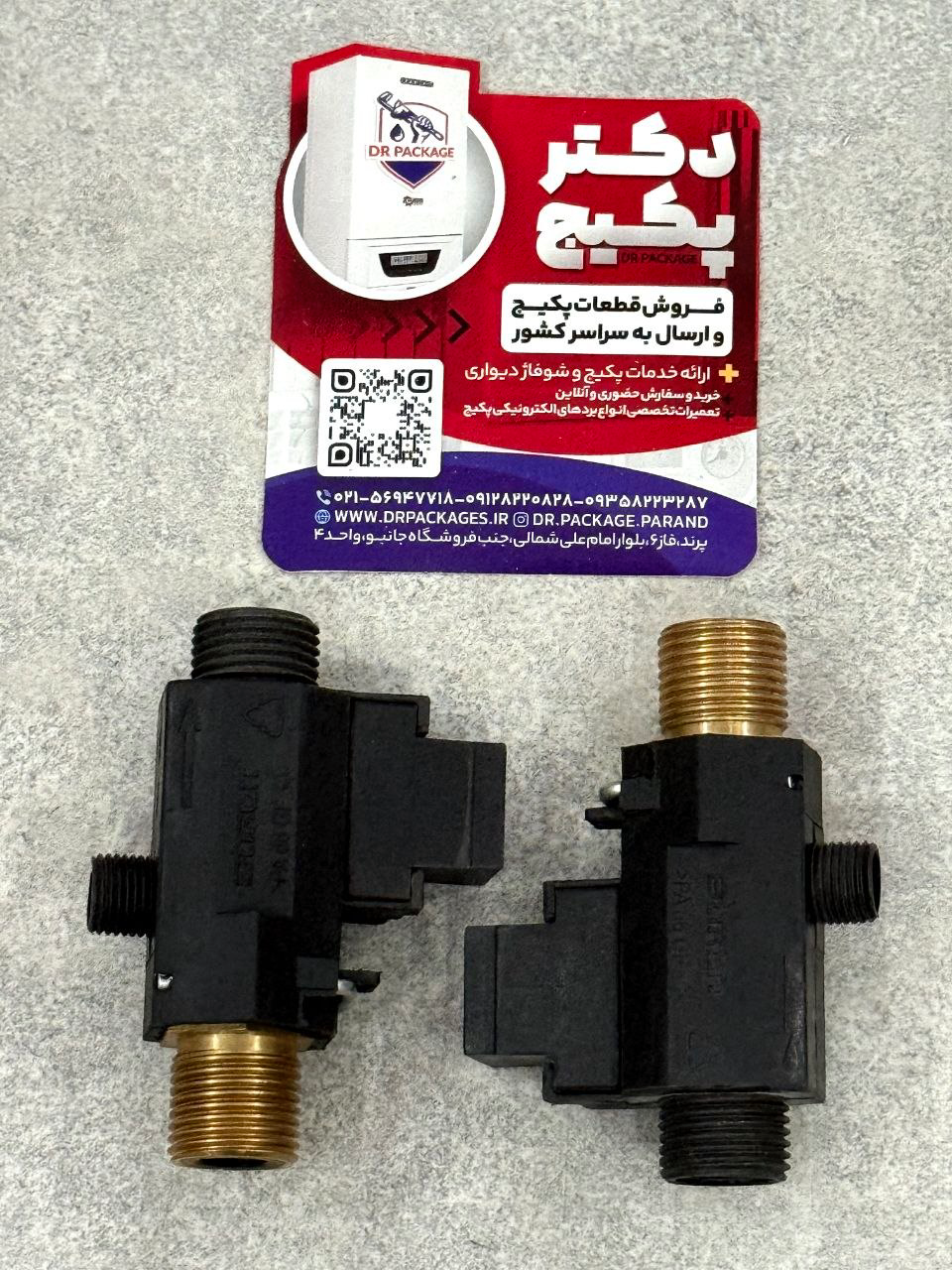

فلوسوئیچ نافی دار طرح بیترون
۷۵۰.۰۰۰ تومان
فلوسوئیچ ناف‌دار یا فلوسوئیچ سه‌راهی پکیج دیواری
فلوسوئیچ ناف‌دار یا سه‌راهی یکی از قطعات مورد استفاده در برخی مدل‌های پکیج دیواری است که وظیفه آن تشخیص جریان آب گرم مصرفی و انتقال فرمان مربوط به برد الکترونیکی است. این قطعه معمولاً با استفاده از مکانیزم مغناطیسی یا مکانیکی، باز شدن شیر آب گرم را تشخیص می‌دهد.
نام «ناف‌دار» بیشتر به شکل ظاهری و برجستگی محل نصب مکانیزم یا سنسور اشاره دارد و «سه‌راهی» به ساختار بدنه و مسیرهای اتصال آن مربوط می‌شود.
۱. مشخصات فلوسوئیچ ناف‌دار
مشخصاتتوضیحاتنام قطعهفلوسوئیچ ناف‌دار یا سه‌راهینام انگلیسیThree-way Flow Switchکاربردتشخیص جریان آب مصرفیمحل نصبمجموعه هیدرولیکی پکیج، بسته به مدلشکل بدنهدارای سه مسیر یا اتصال در نمونه‌های سه‌راهیمکانیزم عملکردبسته به مدل، مکانیکی یا مغناطیسیاجزای اصلیبدنه، قطعه متحرک و بخش تشخیص جریانخروجی الکتریکیمعمولاً تغییر وضعیت کلید یا سنسورارتباط با برداعلام درخواست آب گرم مصرفیجنس بدنهبسته به مدل، پلاستیکی یا فلزی
نکته: هر قطعه سه‌راهی الزاماً فلوسوئیچ نیست؛ برای تشخیص نوع دقیق باید شکل و ساختار آن بررسی شود.
۲. فلوسوئیچ ناف‌دار چگونه کار می‌کند؟
عملکرد یک نمونه مغناطیسی رایج به این صورت است:
۱. کاربر شیر آب گرم را باز می‌کند.
۲. آب در مسیر مصرفی پکیج جریان پیدا می‌کند.
۳. جریان آب باعث حرکت مکانیزم داخلی فلوسوئیچ می‌شود.
۴. در مدل مغناطیسی، حرکت آهنربا توسط سنسور تشخیص داده می‌شود.
۵. وضعیت الکتریکی خروجی تغییر می‌کند.
۶. برد پکیج درخواست آب گرم را تشخیص می‌دهد و در صورت برقرار بودن شرایط ایمنی، فرایند گرم کردن آب را آغاز می‌کند.
هنگام بستن شیر آب گرم، جریان متوقف می‌شود و مکانیزم به وضعیت اولیه بازمی‌گردد.
۳. اجزای فلوسوئیچ ناف‌دار
بدنه سه‌راهی
بدنه دارای مسیرهای اتصال آب است و بسته به طراحی، می‌تواند در مجموعه هیدرولیکی پکیج قرار بگیرد.
قطعه متحرک
این قسمت با عبور آب حرکت می‌کند و نقش اصلی را در تشخیص جریان دارد.
فنر، در صورت وجود
در بعضی مدل‌ها، فنر قطعه متحرک را به وضعیت اولیه برمی‌گرداند.
آهنربا و سنسور
در مدل‌های مغناطیسی، آهنربا و سنسور برای تشخیص وضعیت جریان استفاده می‌شوند.
سوکت الکتریکی
سیگنال تشخیص جریان از طریق این بخش به مدار کنترل پکیج منتقل می‌شود.
توجه داشته باش که همه مدل‌های ناف‌دار دارای فنر، آهنربا یا ساختار داخلی یکسان نیستند.
۴. وظیفه فلوسوئیچ سه‌راهی در پکیج چیست؟
وظیفه اصلی این قطعه، بسته به طراحی، تشخیص جریان آب و اعلام درخواست آب گرم است.
برای مثال، زمانی که شیر آب گرم باز می‌شود، فلوسوئیچ تغییر وضعیت می‌دهد و برد از این طریق متوجه درخواست مصرف‌کننده می‌شود.
این قطعه خودش آب را گرم نمی‌کند؛ بلکه در تشخیص جریان و ارتباط میان مدار آب و سیستم کنترل نقش دارد.
۵. علائم خرابی فلوسوئیچ ناف‌دار
خرابی این قطعه می‌تواند باعث بروز مشکلات زیر شود:
روشن نشدن پکیج با باز کردن شیر آب گرم
تشخیص ندادن جریان آب
عملکرد نامنظم آب گرم مصرفی
گیر کردن مکانیزم داخلی بر اثر آلودگی یا رسوب
نشتی از بدنه یا اتصالات، در صورت آسیب‌دیدگی
البته این علائم می‌توانند ناشی از خرابی سنسور، گرفتگی مسیر آب، ایراد سیم‌کشی یا مشکل برد نیز باشند.
۶. تفاوت فلوسوئیچ ناف‌دار با فلومتر
ویژگیفلوسوئیچ ناف‌دارفلومتروظیفه اصلیتشخیص جریان آبتشخیص و در مدل‌های مناسب اندازه‌گیری جریانمکانیزم رایجمکانیکی یا مغناطیسیدر بسیاری از مدل‌ها توربین و سنسورخروجی معمولتغییر وضعیت کلید یا سنسورممکن است پالس متناسب با جریان باشداندازه‌گیری دبیمعمولاً خیردر مدل‌های اندازه‌گیری‌کننده بلهنقش در پکیجاعلام درخواست آب گرمارائه اطلاعات جریان به برد
