فلومتر اصلاحی ایساتیس
۹۰۰.۰۰۰ تومان

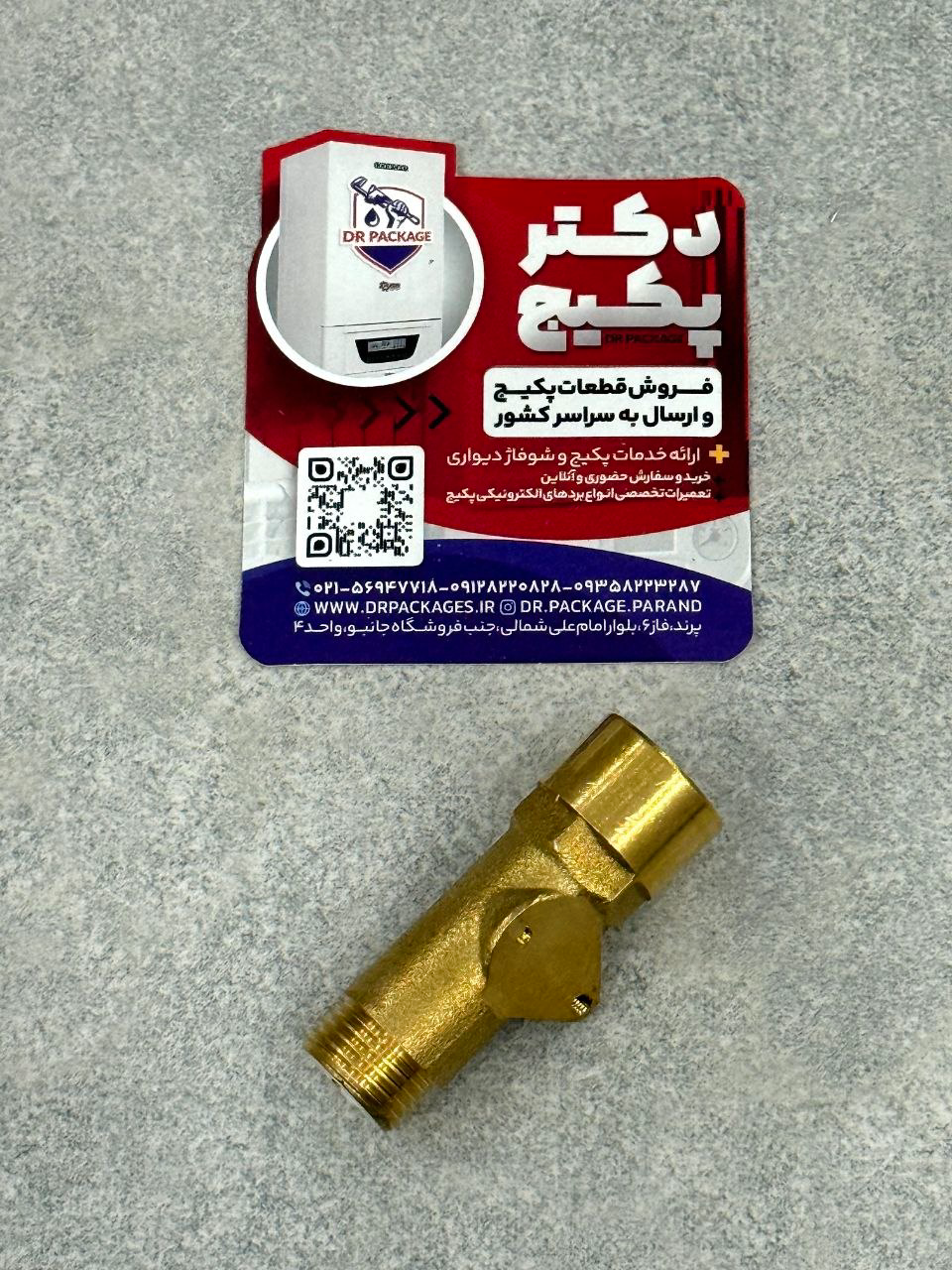

فلومتر برنجی پکیج ایساتیس (ISATIS)
فلومتر برنجی ایساتیس یکی از قطعات مجموعه آب مصرفی پکیج است که برای تشخیص جریان آب و انتقال اطلاعات مربوط به آن به برد الکترونیکی استفاده می‌شود. در مدل‌های توربینی، عبور آب باعث چرخش پروانه داخلی می‌شود و سنسور با تشخیص این حرکت، سیگنال لازم را به برد ارسال می‌کند.
نکته مهم این است که مشخصات دقیق فلومتر به مدل قطعه بستگی دارد؛ بنابراین نباید تعداد پایه‌ها، دبی کاری یا نوع سنسور را بدون بررسی نمونه موردنظر قطعی دانست.
۱. مشخصات فنی فلومتر برنجی ایساتیس
مشخصاتتوضیحاتنام قطعهفلومتر برنجی پکیجبرندایساتیس (ISATIS)جنس بدنهبرنجکاربردتشخیص جریان آب مصرفیمحل نصبمسیر آب مصرفی پکیجمکانیزم عملکرددر مدل‌های توربینی، چرخش پروانه داخلیسنسوربسته به مدل، حسگر مغناطیسی یا الکترونیکیارتباط با بردارسال سیگنال تشخیص جریانوظیفه اصلیاعلام جریان آب و در مدل‌های مناسب، اندازه‌گیری میزان جریانقابلیت تعویضوابسته به طراحی قطعه و سازگاری با پکیج
توجه: برای تعیین فشار کاری، محدوده دبی، ابعاد، نوع سوکت و شماره فنی دقیق، باید کد قطعه یا مشخصات سازنده بررسی شود.
۲. اجزای اصلی فلومتر برنجی ایساتیس
۱. بدنه برنجی
بدنه، مسیر عبور آب را تشکیل می‌دهد و اجزای داخلی را در جای خود نگه می‌دارد.
مزایای احتمالی استفاده از بدنه برنجی عبارت‌اند از:
استحکام مکانیکی مناسب
مقاومت مناسب در شرایط کاری طراحی‌شده
امکان ایجاد اتصالات رزوه‌ای یا سایر اتصالات متناسب با مدل
۲. توربین یا پروانه داخلی
در فلومترهای توربینی، آب عبوری باعث چرخش پروانه می‌شود. سرعت چرخش با میزان جریان آب ارتباط دارد.
۳. آهنربای داخلی
در بسیاری از فلومترهای توربینی، آهنربایی روی بخش چرخان قرار دارد. حرکت این آهنربا توسط سنسور تشخیص داده می‌شود.
۴. سنسور فلومتر
سنسور حرکت پروانه را تشخیص می‌دهد و سیگنال الکتریکی تولید می‌کند. برد با استفاده از این سیگنال می‌تواند وجود جریان آب و در مدل‌های پالسی، میزان تقریبی آن را تشخیص دهد.
۵. سوکت و اتصالات
این قسمت برای انتقال سیگنال سنسور به مدار الکترونیکی پکیج استفاده می‌شود.
۳. نحوه عملکرد فلومتر برنجی ایساتیس
عملکرد فلومتر توربینی در پکیج به این صورت است:
۱. کاربر شیر آب گرم را باز می‌کند.
۲. آب وارد مسیر مصرفی پکیج می‌شود.
۳. جریان آب باعث چرخش پروانه داخلی فلومتر می‌شود.
۴. سنسور، حرکت پروانه یا آهنربای متصل به آن را تشخیص می‌دهد.
۵. سنسور سیگنال الکتریکی را به برد ارسال می‌کند.
۶. برد با توجه به این اطلاعات و سایر شرایط کاری و ایمنی، فرایند تأمین آب گرم را کنترل می‌کند.
نکته فنی: فلومتر آب را گرم نمی‌کند و وظیفه تنظیم مستقیم شعله را نیز لزوماً بر عهده ندارد؛ بلکه اطلاعات جریان را در اختیار سیستم کنترل قرار می‌دهد.
۴. تفاوت فلومتر برنجی با فلومتر پلاستیکی
ویژگیفلومتر برنجیفلومتر پلاستیکیجنس بدنهبرنجپلیمروزنمعمولاً بیشترمعمولاً کمترمقاومت مکانیکیمعمولاً مناسبوابسته به جنس و طراحیاجزای داخلیوابسته به مدلوابسته به مدلعملکرد سنسوروابسته به ساختار داخلیوابسته به ساختار داخلیسازگاری با پکیجباید بررسی شودباید بررسی شود
برنجی بودن بدنه به‌تنهایی به معنی دقت اندازه‌گیری بیشتر نیست. دقت فلومتر به طراحی توربین، سنسور، کیفیت ساخت و نحوه پردازش سیگنال توسط برد بستگی دارد.
۵. علائم خرابی فلومتر برنجی ایساتیس
خرابی فلومتر یا اختلال در مجموعه تشخیص جریان ممکن است نشانه‌های زیر را ایجاد کند:
پکیج با باز کردن شیر آب گرم روشن نشود.
تشخیص جریان آب با تأخیر انجام شود.
جریان آب به‌درستی تشخیص داده نشود.
پروانه داخلی به علت آلودگی یا رسوب به‌خوبی نچرخد.
در صورت آسیب‌دیدن بدنه یا آب‌بندها، نشتی ایجاد شود.
البته این علائم به‌تنهایی خرابی فلومتر را ثابت نمی‌کنند. گرفتگی مسیر آب، خرابی سنسور، ایراد سیم‌کشی یا مشکلات برد نیز ممکن است علائم مشابهی ایجاد کنند.
۶. تفاوت فلومتر با فلوسوئیچ
این دو قطعه وظیفه یکسانی ندارند:
فلومتر: جریان آب را تشخیص می‌دهد و در مدل‌های اندازه‌گیری‌کننده، اطلاعاتی درباره میزان جریان نیز ارائه می‌کند.
فلوسوئیچ: معمولاً وجود جریان آب یا رسیدن آن به یک حد مشخص را تشخیص می‌دهد و وضعیت کلید را تغییر می‌دهد.
بنابراین، هنگام خرید قطعه یدکی نباید صرفاً به شباهت ظاهری این دو قطعه اکتفا کرد.
