فلومتر خطی

فلومتر خطی پکیج دیواری؛ معرفی و مشخصات فنی

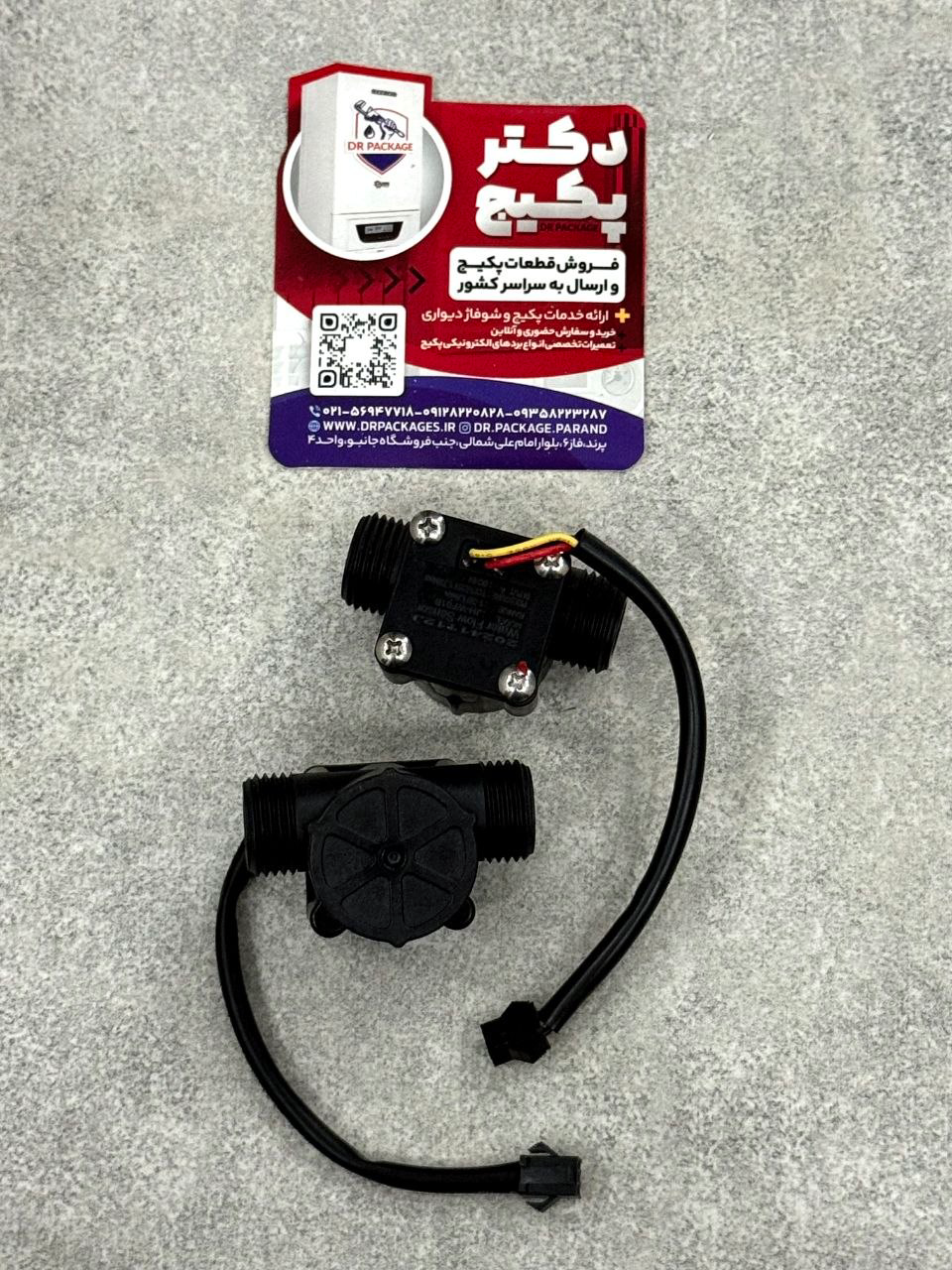

فلومتر خطی (Inline Flow Meter) قطعه‌ای است که در مسیر عبور آب نصب می‌شود و وظیفه آن تشخیص جریان آب و در بسیاری از مدل‌ها اندازه‌گیری میزان دبی آب عبوری است. در پکیج دیواری، این قطعه معمولاً در مدار آب گرم مصرفی قرار می‌گیرد و اطلاعات جریان آب را به برد الکترونیکی منتقل می‌کند.
۱. مشخصات فلومتر خطی
مشخصاتتوضیحاتنام قطعهفلومتر خطینام انگلیسیInline Flow Meterکاربردتشخیص و اندازه‌گیری جریان آبمحل نصبمسیر عبور آب مصرفی پکیجساختاربدنه خطی با ورودی و خروجی آبمکانیزم عملکردبسته به مدل، توربینی یا مکانیزم اندازه‌گیری دیگرسنسورمعمولاً الکترونیکی در مدل‌های توربینیخروجیمتناسب با نوع سنسور؛ برای مثال پالس الکتریکیارتباط با بردارسال اطلاعات جریان آبجنس بدنهبسته به مدل، پلاستیکی یا فلزی
توجه داشته باش که مشخصات دقیق، از جمله دبی کاری، فشار مجاز و نوع سوکت، به مدل و سازنده فلومتر بستگی دارد.
۲. فلومتر خطی چگونه کار می‌کند؟
در مدل‌های توربینی، عملکرد به این صورت است:
۱. با باز شدن شیر آب گرم، آب وارد فلومتر می‌شود.
۲. جریان آب باعث چرخش توربین داخلی می‌شود.
۳. سنسور، حرکت توربین یا آهنربای متصل به آن را تشخیص می‌دهد.
۴. سنسور سیگنال الکتریکی تولید می‌کند.
۵. برد پکیج با دریافت سیگنال، وجود جریان آب را تشخیص می‌دهد و فرایند تأمین آب گرم را کنترل می‌کند.
در مدل‌های پالسی، معمولاً افزایش جریان آب باعث افزایش فرکانس پالس خروجی می‌شود؛ البته رابطه دقیق به طراحی قطعه بستگی دارد.
۳. اجزای فلومتر خطی
فلومتر خطی توربینی معمولاً از اجزای زیر تشکیل شده است:
بدنه: مسیر ورود و خروج آب را تشکیل می‌دهد.
توربین داخلی: با عبور آب شروع به چرخش می‌کند.
آهنربا: در برخی مدل‌ها برای ایجاد امکان تشخیص چرخش استفاده می‌شود.
سنسور: حرکت توربین را به سیگنال الکتریکی تبدیل می‌کند.
سوکت برق: ارتباط سنسور با برد الکترونیکی را برقرار می‌کند.
تمام فلومترهای خطی الزاماً توربین و آهنربا ندارند؛ ساختار داخلی آن‌ها به فناوری اندازه‌گیری بستگی دارد.
۴. تفاوت فلومتر خطی با فلومتر برنجی
ویژگیفلومتر خطیفلومتر برنجیتعریفاشاره به شکل و نحوه قرارگیری قطعه در مسیر آباشاره به جنس بدنهجنس بدنهمی‌تواند پلاستیکی یا فلزی باشدبدنه از برنج ساخته شده استمحل نصبداخل مسیر عبور آببسته به مدل، در مسیر آب نصب می‌شودعملکردتشخیص یا اندازه‌گیری جریانوابسته به مکانیزم داخلیامکان داشتن توربینبله، در مدل‌های توربینیبله، در مدل‌های توربینی
نکته مهم: فلومتر خطی و فلومتر برنجی الزاماً دو نوع متفاوت نیستند؛ یک فلومتر می‌تواند هم خطی باشد و هم بدنه برنجی داشته باشد.
۵. علائم خرابی فلومتر خطی
خرابی فلومتر یا سنسور آن ممکن است باعث بروز مشکلات زیر شود:
روشن نشدن پکیج هنگام باز کردن شیر آب گرم
تشخیص ندادن جریان آب
تأخیر در تشخیص درخواست آب گرم
نوسان دمای آب در برخی شرایط
نمایش کد خطا در مدل‌هایی که سیستم عیب‌یابی مرتبط دارند
این علائم به‌تنهایی خرابی فلومتر را ثابت نمی‌کنند و باید مسیر آب، سنسور، سیم‌کشی و برد نیز بررسی شوند.
۶. تفاوت فلومتر خطی با فلوسوئیچ
فلومتر در بسیاری از مدل‌ها علاوه بر تشخیص جریان، اطلاعاتی درباره میزان جریان آب ارائه می‌دهد؛ اما فلوسوئیچ معمولاً فقط وجود جریان یا رسیدن آن به یک حد مشخص را تشخیص می‌دهد.
به همین دلیل، فلومتر می‌تواند در مدل‌های مجهز به کنترل متناسب با دبی، اطلاعات بیشتری در اختیار برد قرار دهد
